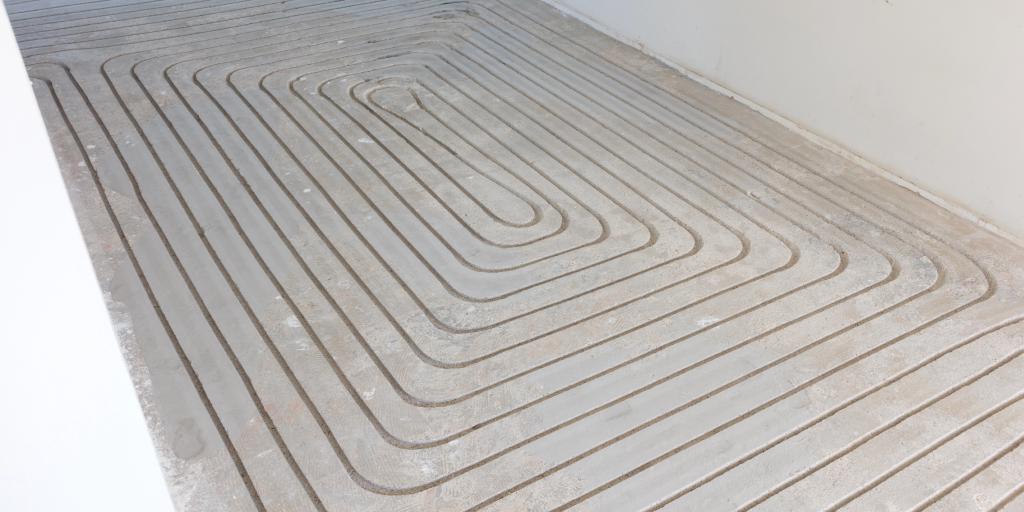

Fußbodenheizung nachrüsten durch Einfräsen

In diesem Artikel möchte ich fortlaufend berichten, wie ich eine Fußbodenheizung im Obergeschoss nachgerüstet habe. Warum habe ich das gemacht und wie war der Weg dahin?

Achtung: Ich bin Informatiker und kein Handwerker. Alles was ich hier schreibe ist Halbwissen und ich übernehme hier keine Haftung.

Ziel

Umstellung einzelner Zimmer auf FBH ohne große Änderungen an der Heizkreisverteilung. Deshalb werde ich selbst die Fussbodenheizung einfräsen und damit den Heizkörper im Zimmer ersetzen. Der Anschluß soll direkt an den bisherigen Anschluß für den Heizkörper geschehen.

Vorbedingungen

In unserem Einfamilienhaus hat bis 2022 eine Viessmann Ölheizung aus dem Jahr 1996 ihren Dienst verrichtet. Da mir das zu teuer und zu dreckig war habe ich auf eine Wärmepumpe umgestellt.

Jetzt arbeitet eine Jeisha 9kW T-CAP Monoblock von Panasonic vor dem Haus zu meiner vollsten Zufriedenheit. Im Haustechnikdialog Forum habe ich dazu viel Hilfe bekommen.

Hydraulikschema

Bisher waren Fussbodenheizung (Erdgeschoss) und Heizkörper (Obergeschoss und Keller) als zwei getrennte Heizkreise ausgeführt. Bei der Umstellung auf Wärmepumpe habe ich diese beiden Kreise einfach mit einem T-Stück parallel geschaltet. Jetzt arbeitet nur ein Heizkreis über alle Systeme (FBH und auch Heizkörper). Mein Ziel war es hier die Architektur so einfach wie möglich zu halten.

Nachteil ist natürlich, dass jetzt das Untergeschoss sehr warm ist und die Räume mit den Heizkörpern werden nicht mehr richtig warm.

Alternativen

Ich habe Typ 22 Heizkörper verbaut. Habe auch einige PC Lüfter unter die Heizung gebaut, aber bei einer Vorlauftemperatur von 35 Grad bei -10 Grad Außentemperatur - da helfen auch die Heizungslüfter nicht wirklich viel.

Ich könnte sicherlich auch mit Typ 33 Heizkörpern versuchen - aber das ist mir dann doch zu viel Aufwand für einen Test. Also machen wir es gleich richtig und stellen auf FBH um.

Heizkreisverteiler oder RTL Ventil?

Mein erster Plan war es, einen Heizkreisverteiler zentral im Obergeschoss zu installieren aus folgenden Gründen:

  • Weil das alle so machen

  • Ich bin mir dann auch sicher, dass der Volumenstrom richtig passt.

  • Einfache und sehr genaue Einstellung einzelner Kreise

  • Ganz ohne Temperatursteuerung / Thermostate - weil ich das sowieso nicht benötige

Nachteile Heizkreisverteiler

  • Ich müsste den Verteiler zentral im Flur installieren. Das würde auch bedeuten, dass ich im Flur fräsen muss.

  • Ich will die Zimmer nacheinander umrüsten und nicht alles gleichzeitig

  • Zusätzlicher Aufwand für die Anbindung des Heizkreisverteilers. Dafür müsste ich vom Keller neue Rohre bis ins OG bekommen …​

Vorteile RTL Ventil

Statt eines Heizkreisverteilers werde ich eine "normale" RTL Box verwenden. Diese wird in den Rücklauf gebaut und steuert den Durchfluss über 3 Regler:

  • Einen normalen Durchflussbegrenzer nutze ich für die Einstellung des Volumenstroms.

  • Das Thermostat für die Raumtemperatur werde ich vermutlich nicht oft nutzen, da dieses immer auf 5 stehen wird. Man regelt besser üer den Durchflussbegrenzer.

  • Den Rücklauftemperaturbegrenzer werde ich komplett offen lassen. Die Temperatur selbst musss nicht getreuert werden. Das benötigt man nur, wenn man die FBH an einen Heizkreis für Heizkörper anschließen möchte (mit hohen Temperaturen).

Für den Einsatz eines RTL Ventils sehe ich folgende Vorteile:

  • Ich kann das Ventil direkt an die Stelle setzen wo vorher der Heizkörper war.

  • Die geringe Einbautiefe von 57 mm ermöglicht es mir, die komplette Box in die Wand zu setzen.

Weitere Fragen

Warum fräsen und nicht einfach neuen Estrich rein?

  • Nach einer kurzen Trocknungszeit kann das Zimmer direkt wieder eingeräumt werden. Neuer Estrich hat eine sehr lange Trocknungszeit von ein paar Wochen.

  • Estrich selber einfüllen traue ich mir nicht zu. Der aktuelle Estrich ist super eben und das würde ich so selber niemals hinkriegen.

Warum selber fräsen nicht fräsen lassen?

Im ersten Schritt habe ich versucht einen Handwerker in der Umgebung zu finden, der das Fräsen der Fussbodenhzeizung übernehmen würde. Leider habe ich hier niemanden gefunden - alle würden ggf neuen Estrich einbauen.

Im zweiten Schritt habe ich überregional agierende Firmen angeschrieben. Da habe ich auch zwei Angebote erhalten. Aber das war jeweils nur mie Heizkreisverteiler. Und außerdem war der Preis für mich nicht wirklich attraktiv.

Woher bekommt man eine Fussbodenfräse?

Man kann sich Fräsen zwar kaufen, aber für 2-3 Zimmer lohnt sich das nicht.

Den einzigen Anbieter den ich gefunden habe ist Boels. Da kann man eine Fräse inkl Zubehör ausleihen. Ich habe schon Kontakt aufgenommen und bin gespannt wie das laufen wird.

Projektplanung

Komponenten

Folgende Konponenten plane ich für den Einbau:

  • RTL Box mit Raumthermostat

  • 16 mm Rohr für die Fußbodenheizung

  • Für den Anschluss von 2 oder 3 Heizkreisen werde ich solche Y-Verteiler einsetzen. Wenn ich das in Kaskade mache, dann kann ich ja theoretisch beliebig viele Heizkreise anschließen. Nachteil: Ich kann die Heizkreise nicht einzeln regeln. Wenn ich aber alle Kreise etwa gleich lang ausführe, dann sehe ich darin kein Problem nur eine zentrale Steuerung pro Raum zu haben.

Ablauf

Der Ablauf sollte doch ganz einfach sein:

  • Fräsen 2 oder 3 Kreise

  • Anschluß der FBH

  • Einschlämmen der FBH. Forum wird empfohlen Weber 1-20 Ausgleichsmasse zu verwenden. Das ist schön dünn, damit es auch schön unter die Rohre laufen kann. Das ist besser für die spätere Wärmeübertragung.

Fortsetzung folgt …​
